首页>>产品中心>>G型单螺杆泵

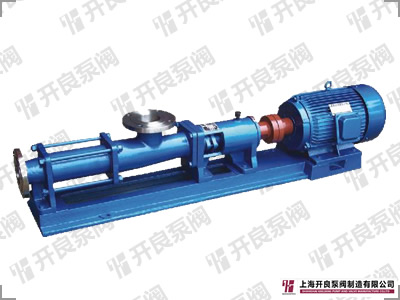

G型单螺杆泵
 产品名称:G型单螺杆泵
点击这里给我发消息



  产品概述

●单螺杆泵是按回转齿合容积式原理工作的新型泵种,主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。
●由于该部件的特殊几何形状,分别形成单独的密封容腔,介质由轴向均匀推行流动,内部流速低,容积保持不变,压力稳定,因而不会产生涡流和搅动。每级泵的输出压力为0.6Mpa扬程60m(清水),自吸高度一般在3m以上。
●因定子选用多种弹性材料制成,所以这种泵对高粘度流体的输送和含有硬质浮颗粒介质或含有纤维介质的输送,有一般泵种所不能胜任的特性。其流量与转速成正比。
● 转动可采用联轴器直接传动,或采用调速电机,三角带,变速箱等装置变速。
这种泵零件少,结构紧凑,体积小,维修简便,转子和定子是本泵的易损件,结构间单,便于装拆。


产品用途
环境保护‘工业污水、生活污水、含有固体颗粒及短纤维的污泥浊水的输送,特别使用于油水分离器
板框压滤机设备等。
船舶工业:轮底清洗、油水、油渣、油污水等戒指输送。
石油工业:输送原油、原油与水的混合物、煤田气和水的混合物、往地层内灌注聚合物等。
医药、日化:各种粘稠浆、乳化液、各种软膏化装品
食品罐头行业:各种粘稠淀粉、浓酒糟、粮食制品渣、各种酱类、浆类、固体物浆液
建筑行业:水泥沙浆、石灰浆、涂料、糊状体的喷涂
采矿行业:矿井内的固体颗粒、地下水、污浆水
化学行业:各种悬浮液、油脂、各种胶体浆、各种粘合剂
印刷、造纸:高粘度油墨、墙纸的PVC高分子塑料糊和各种浓度的纸浆,短纤维浆料
工业锅炉、电厂:水煤浆输送


  型号意义

例如:FG135-1
F-表示泵体和内零件全部为不锈钢(无字母泵体为铸铁,其内部零件为不锈钢)
G-系列螺杆泵
135-螺杆名义直径
1-表示一级泵;2-表示二级泵)


转速
(R/MIN)
流量
(M3/H)
压力
(MPa)
电机
(kW)
扬程
(m)
进口
(mm)
出口
(mm)
允许颗粒直径
(mm)
允许纤维直径
(mm)
G20-1
960
0.8
0.6
0.75
60
25
25
1.5
25
G25-1
960
2
0.6
1.5
60
32
25
2
30
G25-2
960
2
1.2
2.2
120
32
25
2
30
G30-1
960
5
0.6
2.2
60
50
40
2.5
35
G30-2
960
5
1.2
3
120
50
40
2.5
35
G35-1
960
8
0.6
3
60
65
50
3
40
G35-2
960
8
1.2
4
120
65
50
3
40
G40-1
960
12
0.6
4
60
80
65
3.8
45
G40-2
960
12
1.2
5.5
120
80
65
3.8
45
G50-1
960
20
0.6
5.5
60
100
80
5
50
G50-2
960
20
1.2
7.5
120
100
850
5
50
G60-1
960
30
0.6
11
60
125
100
6
60
G60-2
960
30
1.2
15
120
125
100
6
60
G70-1
720
45
0.6
11
60
150
125
8
70
G70-2
720
45
1.2
18.5
120
150
125
8
70
G85-1
720
65
0.6
15
60
150
150
10
80
G105-1
500
100
0.6
22
60
200
200
15
110
G135-1
400
150
0.6
37
60
250
250
20
150
